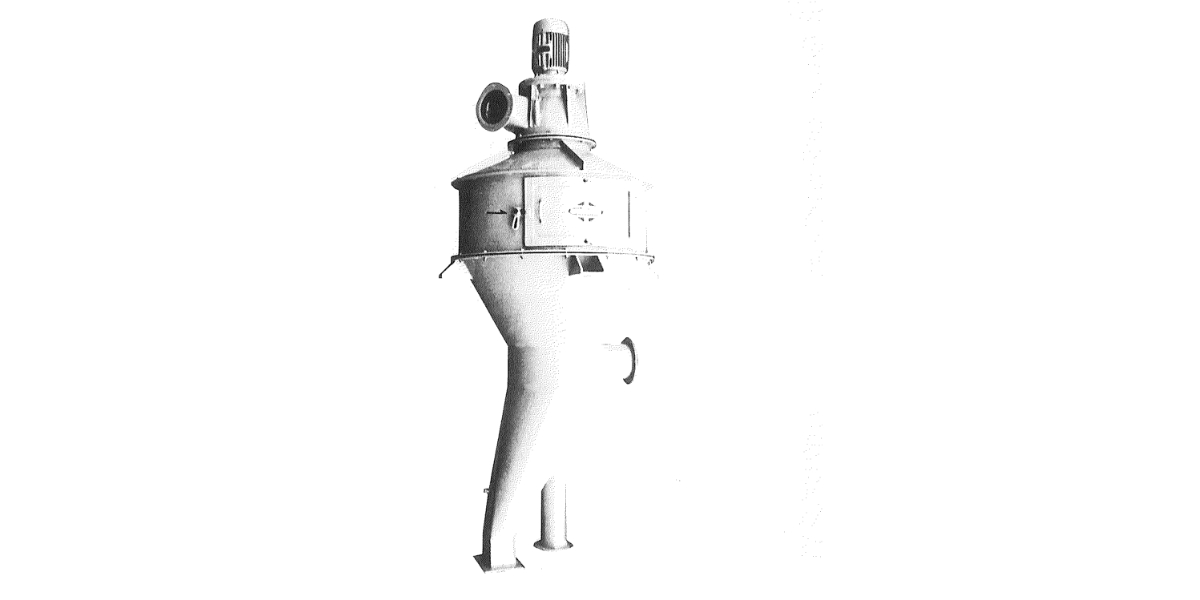

【製品外観】ケージミル(CM)(※クリックで拡大)

熱風乾燥や空気輸送プロセスと連携し付着・湿潤原料を強力に分散・解砕
ケージ型ローターとステーターの高速相対運動による高効率解砕機

ケージミル(CM)は、ケージ型ローターとステーターの高速相対運動により、凝集塊状物の確実な分散・解砕を行う解砕機です。
本機は単品で使用されることはほとんどなく、熱風乾燥や空気輸送ラインと組み合わせてシステムの一部として稼働します。優れた分散能力によって、気流中での原料の熱伝達効率(乾燥効率)向上や、輸送ライン内での付着・閉塞の防止に大きな効果を発揮します。ローター部をスライドレールで容易に引き出せるため、洗浄やメンテナンス性にも優れています。

ケージミル(CM)の主な特徴・機能的メリット
■ 凝集塊状物の解砕に適した構造

ケージ型の相対運動機構により、ダマになりやすい凝集塊状物や付着性物質を均一に分散・解砕します。

■ 高い解砕分散能力と付着性湿潤物質への対応力

湿分を含んだ付着性物質に対しても目詰まりを起こしにくく、安定した連続処理能力を発揮します。

■ 気流乾燥時の熱伝達効率向上と乾燥管短縮

気流乾燥機の解砕機として使用した場合、熱容量係数(6~12 kW/m³・K)が大きくなり、乾燥管の短縮化・省スペース化に寄与します。

■ スライドレール構造による優れた保守・洗浄性

ローター部をスライドレールで滑らかに外側へ引き出せるため、分解作業や内部清掃がスムーズに行えます。

解砕原理・内部構造
【【粉砕機】ケージミル(CM)
【ロータースライド状態】引き出し構造(※クリックで拡大)
【【粉砕機】ケージミル(CM)
【装置機構図】ケージ型ローターおよびステーターによる解砕機構(※クリックで拡大)

固定されたステーター部と高速回転するケージ型ローター部の相互運動により、供給された原料を連続的に叩き解して解砕・分散を行います。スライド機構によりローター全体を手前へ簡単に水平スライド移動させることができます。

適用例・処理対象物
分野・用途 主な処理対象原料・用途
プロセス解砕 各種化学・素材プラントにおける凝集塊状物のプロセス解砕
合成樹脂・ペトロケミカル 各種合成樹脂脱水ケーキの分散・解砕
化成肥料 硫安、塩安など化成肥料の粉砕・解砕
鉱物・資源 銅精鉱などの解砕・前処理
乾燥・輸送連携 気流乾燥機および空気輸送ライン前段での解砕分散(熱効率向上・閉塞防止)
標準仕様
【【粉砕機】ケージミル(CM)
【仕様一覧表】ケージミル(CM) 型式別仕様(※クリックで拡大)

※メーカー側のなんらの債務も伴わずに仕様と機器を変更することがあります。

関連製品・粉砕機ラインナップ

奈良機械製作所では、処理原料の物性や目的に対応する各種粉砕機をラインナップしております。

【粉砕機】ルバート (rubato)

粗砕から大量微粉砕に対応する汎用多機能型粉砕機。

製品詳細を見る
【粉砕機】ハンマーミル (HM)

高速打撃力によるスタンダード型粉砕機。

製品詳細を見る
【粉砕機】バリオニクス (BRX)

強剪断力による繊維質・弾性体の精密粉砕機。

製品詳細を見る
よくある質問 (FAQ)
Q1. ケージミルの主な用途と適した原料は何ですか?
A. ダマになりやすい凝集塊状物や付着性湿潤物質の解砕・分散です。合成樹脂脱水ケーキ、化成肥料(硫安、塩安)、銅精鉱の解砕や、気流乾燥機・空気輸送ラインでの分散処理に最適です。
Q2. 事前に解砕・粉砕テストを行うことはできますか?
A. 奈良機械製作所では実際の原料を使用した粉砕・解砕実証テストおよび受託分析サービスを承っております。お気軽にお問い合わせください。
