【粉砕機】ルバート(rubato)
粗砕から微粉砕まで、原料特性に応じた粉砕処理を行う多機能型粉砕機
奈良機械製作所の「ルバート (rubato)」は、粗砕から中砕、微粉砕まで対応する多機能型粉砕機です。
最大の特徴は、粉砕メカニズムの異なる4種類のローター（スウィングハンマー、チップハンマー、ノコ刃、高速ハンマー）を選択・選定できる点にあります。
原料投入シュートや軸封部、粒度調整用のスクリーンやロストルもご要望に合わせて選定可能です。バイオマス、リサイクル資材、化成品、食品、金属など、多様な原料の処理に適用できます。
スウィングハンマー、チップハンマー、ノコ刃、高速ハンマーの4種類から選択でき、原料特性に応じた衝撃・剪断粉砕が可能です。
堅牢でシンプルな構造を採用しており、大型機（最大160kW）による短時間での大量処理および微粉砕に対応します。
ローターの回転速度およびスクリーン径を変えることで、目的に応じた粉砕品の粒度調整が可能です。
チップハンマーやノコ刃の剪断力を活用することで、柔軟性や弾性のある物質や繊維性原料の粉砕が可能です。
必要に応じて、ローター、スクリーン、ケーシングライナーに耐摩耗処理を施工することができます。
| ローター型式 | 粉砕メカニズム・構造 | 主な対象原料傾向 |
|---|---|---|

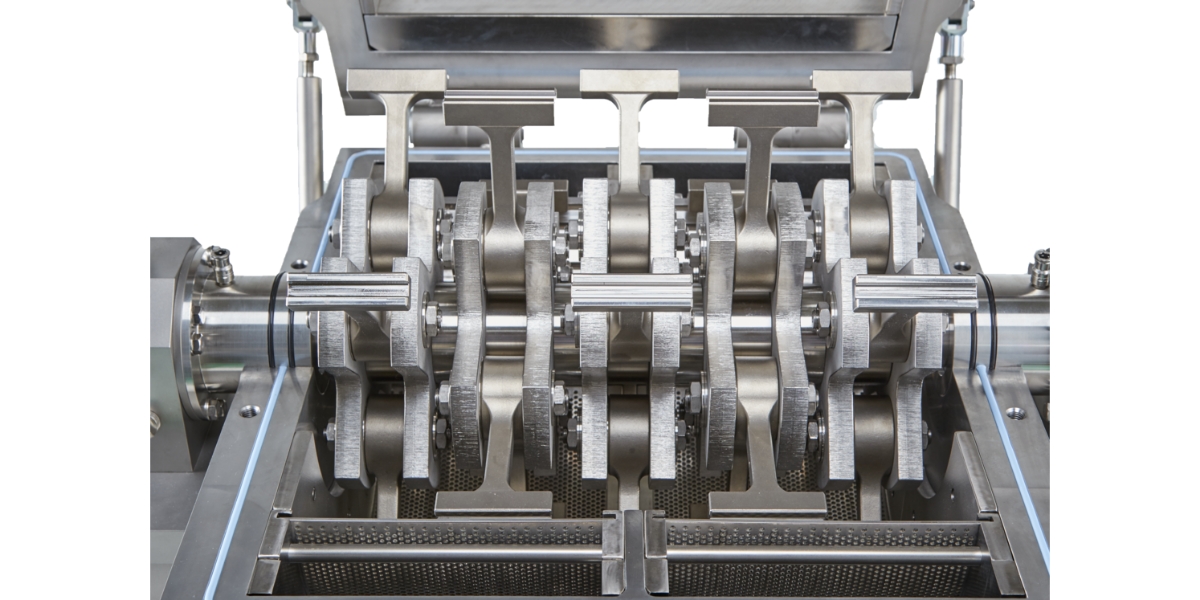

| スウィングハンマー (H.Type) |
自重のあるスウィングハンマーの強い衝撃力で原料を粗砕します。 | 竹、大塊原料など |

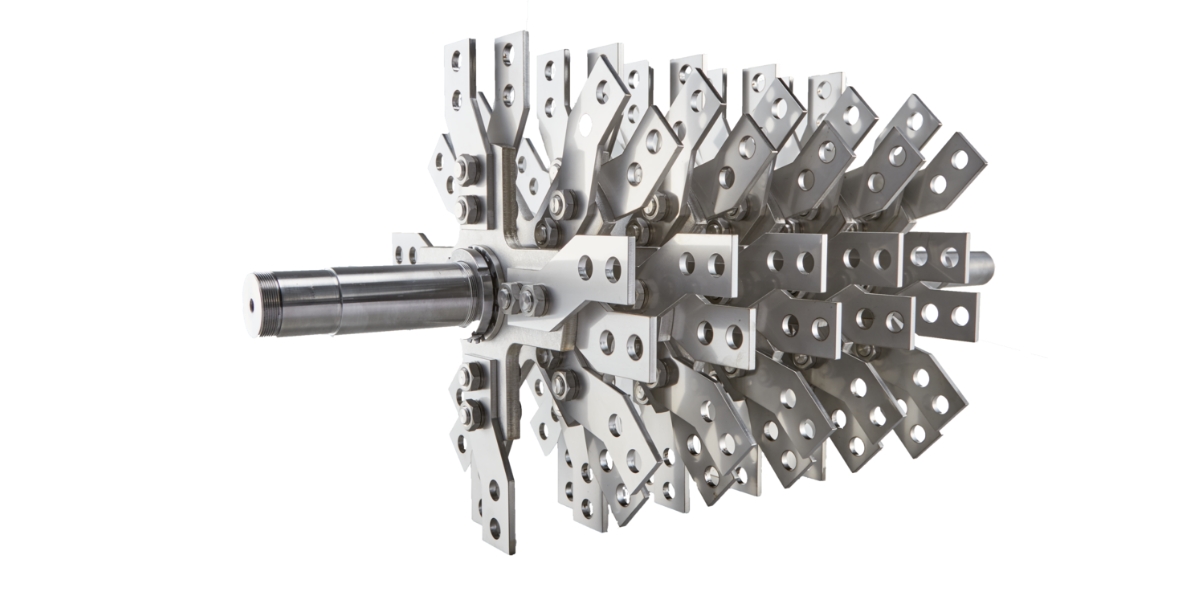

| チップハンマー (C.Type) |
衝撃力および剪断力により原料を粉砕します。 | ウッドチップ、竹チップなど |

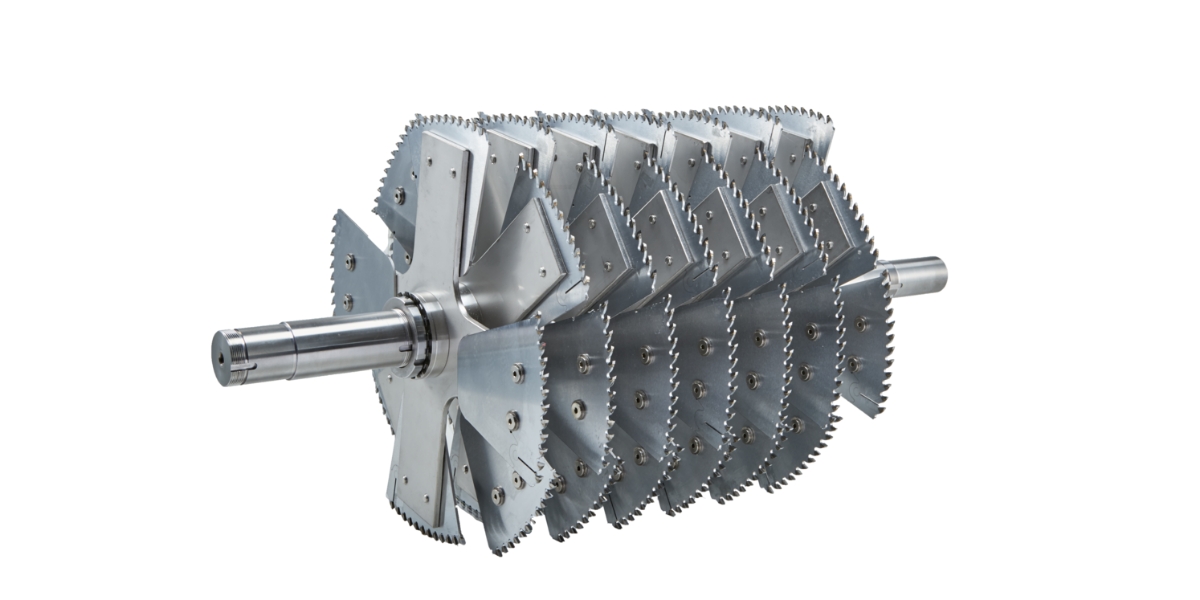

| ノコ刃 (S.Type) |
先端の刃物形状による強力な剪断作用で、繊維状物質を断ち切るように粉砕します。 | パーム椰子空果房（EFB）など |

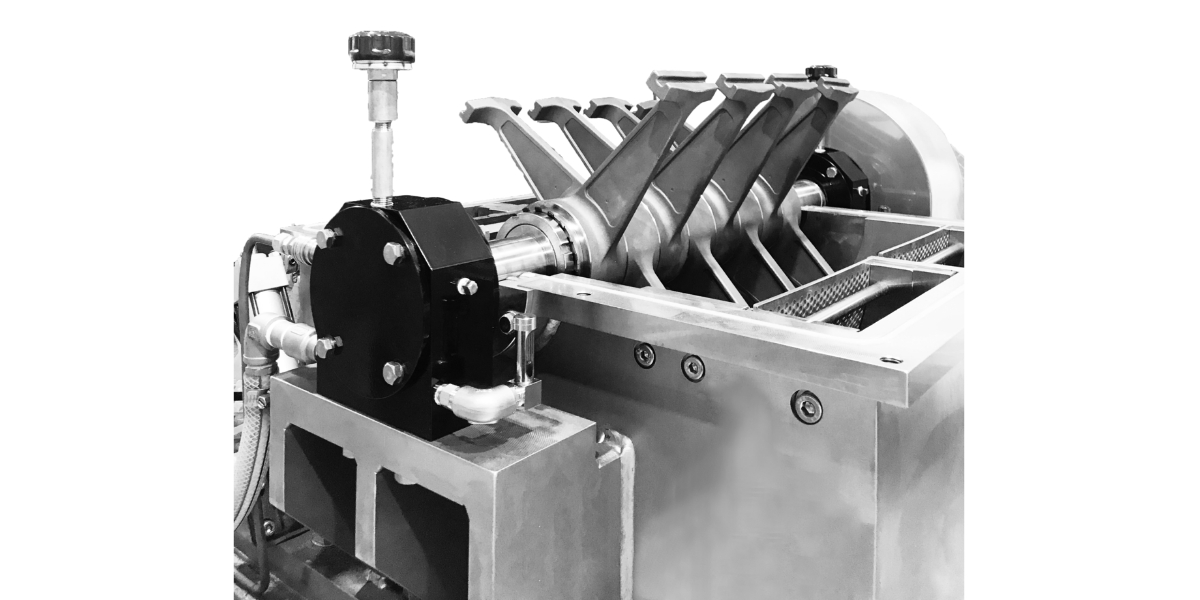

| 高速ハンマー (F.Type) |
最外周部およびステーター形状による乱流と相対的衝突速度差により微粉砕します。 | 一次粉砕済みのウッドチップなど |
- バイオマス・環境リサイクル：バイオマス原料、建築廃材
- 化学・合成樹脂：化成品、合成樹脂
- 食品・飼料・肥料：食品、飼料、肥料
- 鉱物・新素材・電子材料：鉱物、電池材料、金属、セラミックス
- スウィングハンマー：竹の粗粉砕処理
- チップハンマー：ウッドチップ、竹チップの粉砕処理
- ノコ刃：パーム椰子空果房の繊維粉砕処理
- 高速ハンマー：チップハンマーで一次粉砕したウッドチップの微粉砕処理
※処理能力および粒度分布は原料状態や運転条件により異なります。実機での粉砕テストにて確認が可能です。
原料供給機、ブロワ、サイクロン、バグフィルター等と組み合わせた粉砕システムの構築が可能です。
不活性ガス等を用いた閉回路システムの設計に対応します。
原料投入シュート、軸封部、スクリーン・ロストル等の仕様選定、接粉部への耐摩耗処理に対応します。

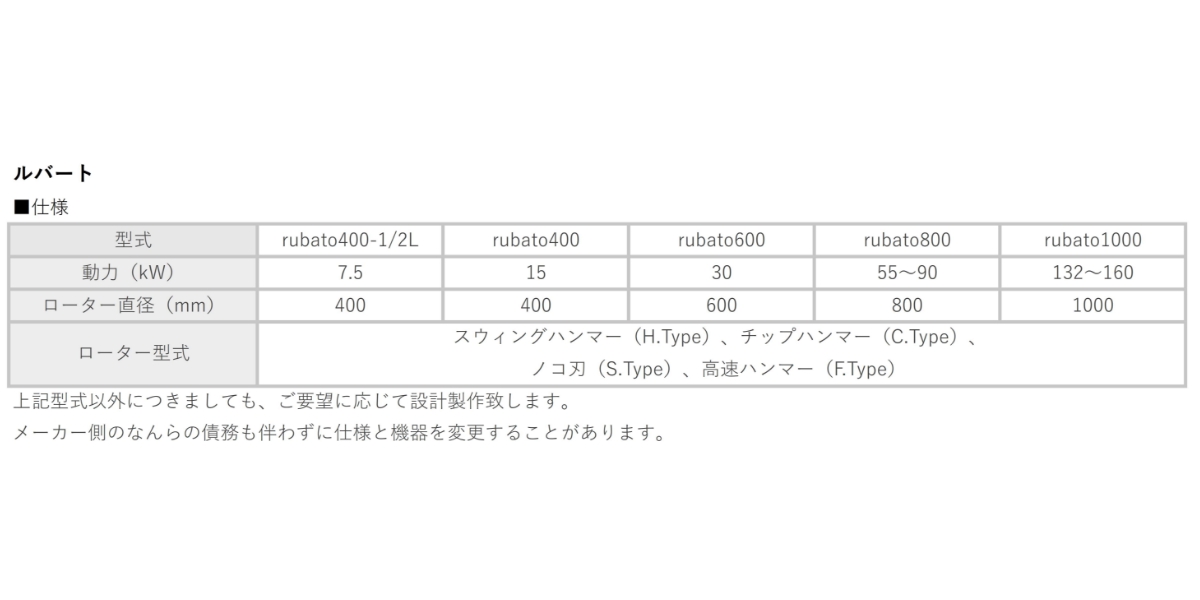

| 型 式 | rubato 400-1/2L |
rubato 400 |
rubato 600 |
rubato 800 |
rubato 1000 |
|---|---|---|---|---|---|
| 動 力 ( kW ) |
7.5 | 15 | 30 | 55〜90 | 132〜160 |
| ローター直径 ( mm ) |
400 | 400 | 600 | 800 | 1000 |
| ハンマー型式 | スウィングハンマー（H.Type）、チップハンマー（C.Type） ノコ刃（S.Type）、高速ハンマー（F.Type） |
||||
各種粉粒体の標準的な粉砕処理に対応する汎用粉砕機。
高速回転による剪断・衝撃力を活かした粉砕機。
対向回転するケージによる衝撃粉砕機。
原料の種類や目的粒径に応じた粉砕機の選定ガイドおよび全製品一覧をご確認いただけます。
奈良機械製作所では、お客様の原料を使用した実機粉砕実験を行っております。
原料特性に応じた適切なローターの選定や、得られる粒度分布の確認・測定を実施いたします。
